共计 12665 个字符，预计需要花费 32 分钟才能阅读完成。
一、什么是 keepalived？
利用虚拟路由冗余协议（vrrp）技术，实现 lvs 的高可用，也可以对 nginx 和 haproxy 等轻量级带有负载均衡的软件进行高可用。因为 keepalived 非常轻量级，速度非常快，配置简单，所以受到众多企业运维人员青睐。
参考资料：http://outofmemory.cn/wiki/keepalived-configuration
——————————————————————————–
二、虚拟路由备份协议
VRRP（Virtual Router Redundancy Protocol，虚拟路由冗余协议）是一种容错协议，这个协议内的所有路由分为主备，平时数据都是由主节点的 IP 接口接收转发，一旦主节点故障，就自动启动备用节点，夺取主节点的 IP，接管主节点的所有转发工作。
——————————————————————————–
三、案例:KeepAlived 实现高可用 LVS
1、环境准备
准备两个 http 节点：172.16.113.13 172.16.113.14 vip：172.16.13.1
准备两个 lvs 节点：172.16.13.13 172.16.13.14 vip：172.16.13.1
测试两个 lvs 节点可不可以对后面两个 http 节点进行负载均衡
配置 keepalived：172.16.13.13 172.16.13.14 vip：172.16.13.1
测试 keepalived 对 lvs 的高可用性
——————————————————————————–
2、网络拓扑图
——————————————————————————–
LVS/DR + Keepalived 搭建负载均衡集群 http://www.linuxidc.com/Linux/2015-06/118647.htm
LVS+Keepalived 实现四层负载及高可用 http://www.linuxidc.com/Linux/2015-02/112695.htm
LVS+Keepalived 高可用负载均衡集群架构实验 http://www.linuxidc.com/Linux/2015-01/112560.htm
Heartbeat+LVS 构建高可用负载均衡集群 http://www.linuxidc.com/Linux/2014-09/106964.htm
搭建 LVS 负载均衡测试环境 http://www.linuxidc.com/Linux/2014-09/106636.htm
一个针对 LVS 的压力测试报告 http://www.linuxidc.com/Linux/2015-03/114422.htm
3、两个 http 节点上的配置
1) 安装并开启 http 服务，确保 80 端口开启可用；
2) 配置 lvs-RS
# vim chk-lvs.sh // 写个脚本配置方便多了，只要执行以下就可以了
#!/bin/bash
vip=172.16.13.1
interface=”lo:0″
case $1 in
start)
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
ifconfig $interface $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev $interface
;;
stop)
echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
ifconfig $interface down
;;
status)
if ifconfig lo:0 |grep $vip &> /dev/null; then
echo “ipvs is running.”
else
echo “ipvs is stopped.”
fi
;;
*)
echo “Usage: `basename $0` {start|stop|status}”
exit 1
esac
# service httpd start
# bash chk-lvs start
3）浏览器分别输入 172.16.113.13 和 172.16.113.14 测试 http 服务是否可用
——————————————————————————–
4、准备两个 LVS 节点并测试可用
1）安装 ipvsadm
2) 配置 ipvs 规则
3）测试 lvs 负载均衡是不是可用
# yum install ipvsadm -y
# vim ipvs.sh
#!/bin/bash
vip=172.16.13.1
rip=(‘172.16.113.13’ ‘172.16.113.14’)
weight=(‘1’ ‘2’)
port=80
scheduler=rr
ipvstype=’-g’
case $1 in
start)
iptables -F -t filter
ipvsadm -C
ifconfig eth0:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev eth0:0
echo 1 > /proc/sys/net/ipv4/ip_forward
ipvsadm -A -t $vip:$port -s $scheduler
[$? -eq 0] && echo “ipvs service $vip:$port added.” || exit 2
for i in `seq 0 $[${#rip[@]}-1]`; do
ipvsadm -a -t $vip:$port -r ${rip[$i]} $ipvstype -w ${weight[$i]}
[$? -eq 0] && echo “RS ${rip[$i]} added.”
done
touch /var/lock/subsys/ipvs
;;
stop)
echo 0 > /proc/sys/net/ipv4/ip_forward
ipvsadm -C
ifconfig eth0:0 down
rm -f /var/lock/subsys/ipvs
echo “ipvs stopped.”
;;
status)
if [-f /var/lock/subsys/ipvs]; then
echo “ipvs is running.”
ipvsadm -L -n
else
echo “ipvs is stopped.”
fi
;;
*)
echo “Usage: `basename $0` {start|stop|status}”
exit 3
;;
esac
# bash ipvs.sh start

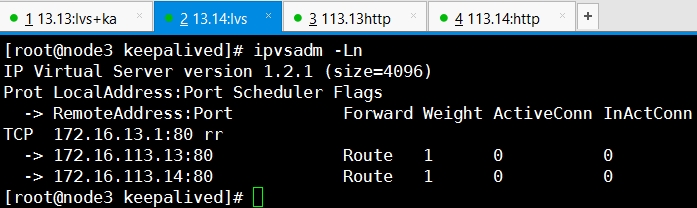

# ipvsadm -Ln
4）浏览器输入 172.16.13.1 测试 DR 模型能不能负载
——————————————————————————–
5、安装配置 keepalived
# yum install keepalived -y
# vim /etc/keepalived/keepalived.conf
global_defs {
notification_email {
admin@126.com // 目标邮箱，可以有多个
}
notification_email_from root@node3.linuxidc.com // 发件人邮箱
smtp_server 127.0.0.1 // 邮件服务器地址
smtp_connect_timeout 30 // 邮件服务器连接超时时长
router_id LVS_DEVEL // 运行 Keepalived 服务器的一个标识。发邮件时显示在邮件标题中的信息
}
vrrp_script chk_mt_down {// 定义一个函数，检测外部因素决定权重的增加或删除
script “[[-f /etc/keepalived/down]] && exit 1 || exit 0” // 如果检测到 down 文件，就自动减 5 个数值的权重
interval 1 // 一秒检测一次
weight -5
}
vrrp_instance VI_1 {// 定义一个 vrrp 实例
state BACKUP // 装态有两个 MASTER / BACKUP
interface eth0 // 指定网卡
virtual_router_id 52 // 虚拟路由标识，这个标识是一个数字，并且同一个 vrrp 实例使用唯一的标识，即同一个 vrrp_instance 下，MASTER 和 BACKUP 必须是一致的，范围 0 -255
priority 95 // 定义优先级，数字越大，优先级越高，在一个 vrrp_instance 下，MASTER 的优先级必须大于 BACKUP 的优先级。
advert_int 1 // 设定 MASTER 与 BACKUP 负载均衡器之间同步检查的时间间隔，单位是秒
authentication {// 设定认证机制
auth_type PASS // 设置验证类型，主要有 PASS 和 AH 两种
auth_pass 21111 // 主备密码必须相同
}
virtual_ipaddress {// 虚拟 ip 可以定义多个；格式：ip/16 dev eth2 label eth2:1
172.16.13.1
}
track_script {// 在这里定义一个函数，追踪上面定义的 chk_mt_down 函数
chk_mt_down
}
notify_master “/etc/keepalived/notify.sh master” // 下面三行定义消息通知机制的，需要在 /etc/keepalived/ 目录下创建执行脚本 notify.sh, 脚本内容下面给出
notify_backup “/etc/keepalived/notify.sh backup”
notify_fault “/etc/keepalived/notify.sh fault”
}
virtual_server 172.16.13.1 80 {// 定义 ipvs 规则
delay_loop 6 // 健康状态检查间隔
lb_algo rr //lvs 的调度算法
lb_kind DR //lvs 的工作模式有 DR/NAT/TUN
nat_mask 255.255.255.255 // 掩码 netmask 255.255.255.255
# persistence_timeout 10 // 这里是定义会话保持的，单位是秒，因为要测试高可用，所以注释掉了
protocol TCP // 转发协议的类型有 tcp/udp 两种
real_server 172.16.113.13 80 {// 定义后端 http 服务器的
weight 1 // 权重
TCP_CHECK {// 定义健康状态检测方式
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
real_server 172.16.113.14 80 {
weight 1
TCP_CHECK {// 定义 TCP_CHECK 方式
connect_timeout 3 // 定义连接超时
nb_get_retry 3 // 定义重试次数
delay_before_retry 3 // 定义重试间隔
}
}
}
# vim /etc/keepalived/notify.sh // 邮件通知机制的运行脚本
vip=172.16.13.1
contact=’kaadmin@localhost’ // 必须有 kaadmin 这个用户存在才可以收到邮件；su – kaadmin 后使用 mail 查看邮件
notify() {
mailsubject=”`hostname` to be $1: $vip floating”
mailbody=”`date ‘+%F %H:%M:%S’`: vrrp transition, `hostname` changed to be $1″
echo $mailbody | mail -s “$mailsubject” $contact
}
case “$1” in
master)
notify master
exit 0
;;
backup)
notify backup
exit 0
;;
fault)
notify fault
exit 0
;;
*)
echo ‘Usage: `basename $0` {master|backup|fault}’
exit 1
;;
esac
# chmod +x /etc/keepalived/notify.sh // 添加执行权限
# service keepalived start // 启动 keepalived
更多详情见请继续阅读下一页的精彩内容 ：http://www.linuxidc.com/Linux/2015-06/118967p2.htm
6、测试高可用的 LVS

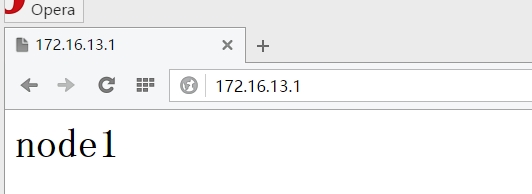

1）浏览器输入 172.16.13.1 查看负载均衡是否可用

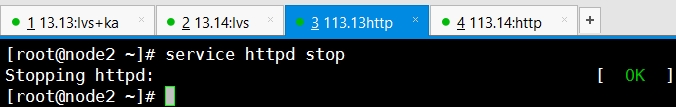

2）将后端 http 服务器下线，测试健康状态检测是否可用
# service httpd stop

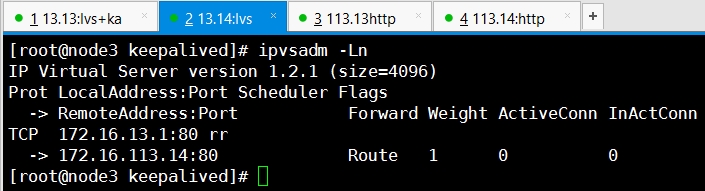

# ipvsadm -Ln // 查看规则显示 113.13 节点已经下线

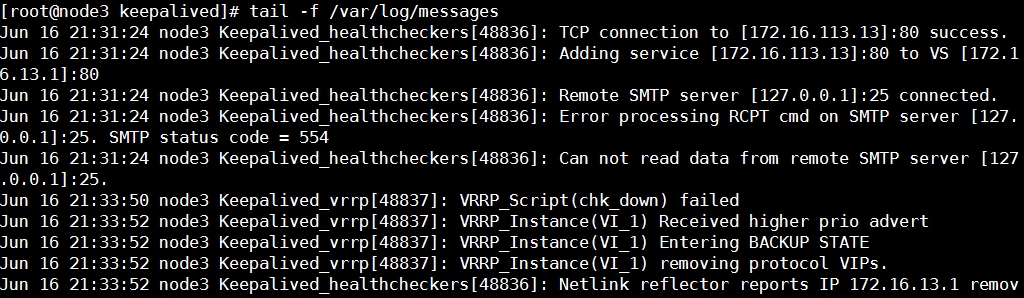

3）创建 down 文件，测试 keepalived 是不是可以自动转变 ” 主备 ”
# touch /etc/keepalived/down
# tail -f /var/log/messages // 日志显示节点转变为 backup 节点

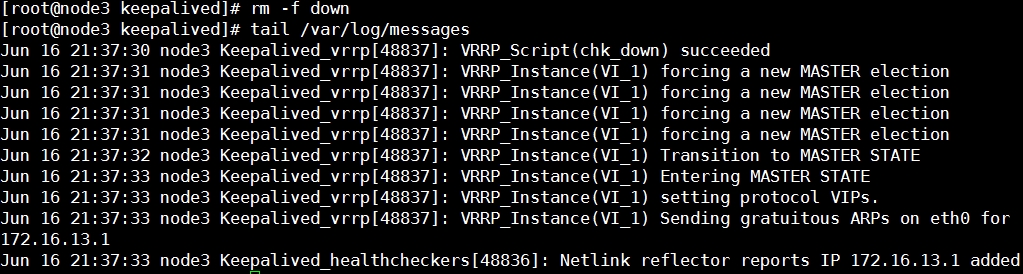

# rm -f /etc/keepalived/down
# tail /var/log/messages // 日志显示当前节点转变为 master 节点

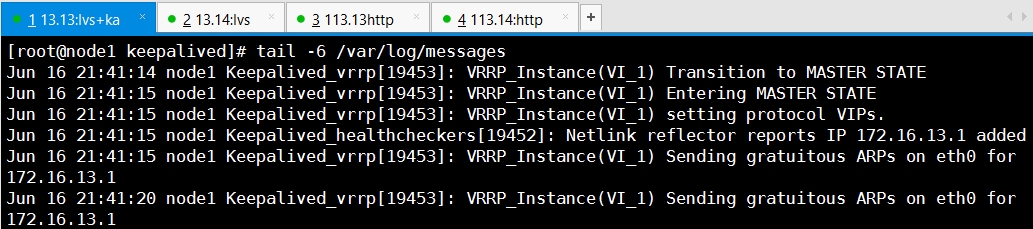

4）将主节点 keepalived 关闭，查看备节点能不能转变为主节点
# service keepalived stop
# tail -6 /var/log/messages

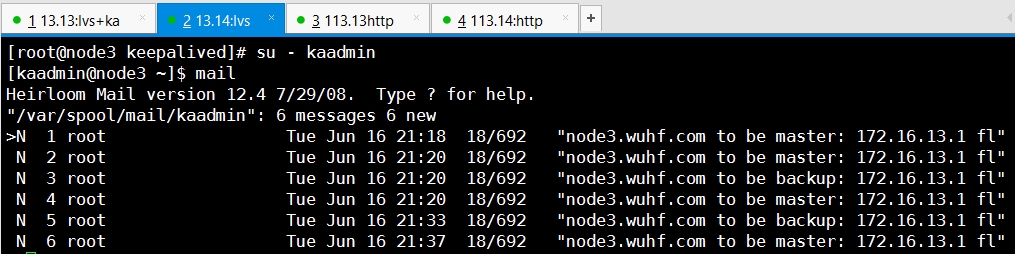

5）最后检查邮件通知能不能正常接收查看
# su – kaadmin
# mail // 我已经收到了 6 封邮件了
本文永久更新链接地址 ：http://www.linuxidc.com/Linux/2015-06/118967.htm
