Apache 配置负载均衡和集群使用 mod_jk 的方式比较多，但是 mod_jk 已经停止更新，并且配置相对复杂。Apache2.2 以后, 提供了一种原生的方式配置负载均衡和集群，比 mod_jk 简单很多。

1.Apache 配置反向代理
正向代理一般是指 PC 连接到代理服务器，由代理服务器转发请求到网站。而反向代理指的是用户将请求发送给反向代理服务器，由反向代理服务器将请求路由转发到具体的服务器。

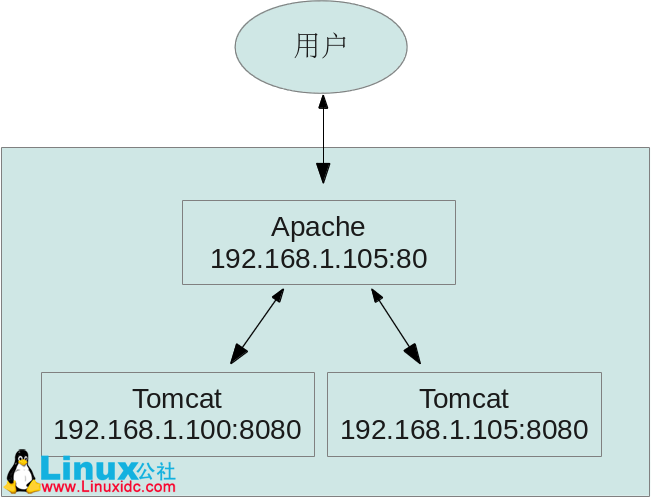

比如机房有两个 Tomcat 提供服务，但是由于防火墙的原因，用户不能直接访问。这个时候，可以使用反向代理服务器，将请求转发到 Tomcat。而防火墙只需要开启反向代理服务器的端口即可。

Apache 配置反向代理、负载均衡和集群(mod_proxy 方式)

下面实验假设内网 Tomcat 提供谷歌服务，外网通过反向代理，访问这个服务。
修改 /etc/httpd/conf/httpd.conf 增加下面的配置

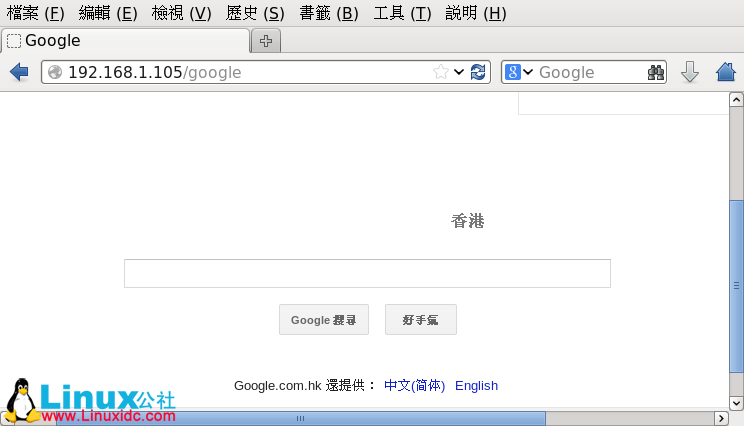

访问链接:http://192.168.1.105/google

Apache 配置反向代理、负载均衡和集群(mod_proxy 方式)

Apache 反向代理设置方法 http://www.linuxidc.com/Linux/2014-06/102751.htm

Apache 做反向代理服务器 http://www.linuxidc.com/Linux/2014-02/96839.htm

日志分析工具 Awstats 实战之 Apache 篇 - 多站点日志分析 http://www.linuxidc.com/Linux/2013-11/92273.htm

2. 负载均衡
负载均衡应该是最常用的横向扩展技术。Apache 负载均衡将前端的请求，按照配置的比例转发给后台的 Tomcat 服务器，从而提高了并发访问量。作为 mod_proxy 方式，配置负载均衡十分简单，就是在反向代理的基础上，将请求发送到 balancer。
首先，修改 War 包程序的 web.xml 文件，增加 <distributable/> 标识。
其次，修改每个 Tomcat 服务器的 server.xml, 配置 jvmRoute

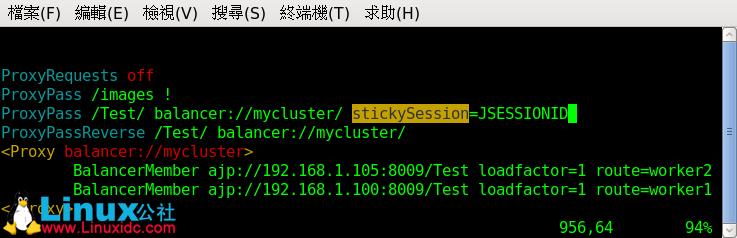

最后, 修改 apache 的 httpd.conf 文件，增加如下内容

Apache 配置反向代理、负载均衡和集群(mod_proxy 方式)

Apache 负载均衡的实现 http://www.linuxidc.com/Linux/2014-09/106581.htm

CentOS 6.4 下 LVS 负载均衡之 VS/NAT 机制(一主一从提供冗余) http://www.linuxidc.com/Linux/2014-04/99982.htm

其中 ProxyPass /images ! 表示 /images 开头的请求不会转发给 Tomcat，而是作为静态资源在 Apache 的 images 目录下寻找资源文件。
而反向代理将所有的 /Test 请求都转发给名叫 mycluster 的 balancer。
而这个 balancer 有两个 Tomcat 成员。

loadfactor 表示请求的权值, 该值默认为 1，可以将该值设置为 1 到 100 之间的任何值。
lbmethod 表示负载均衡的算法,lbmethod 可能的取值有：
lbmethod=byrequests 按照请求次数均衡(默认)
lbmethod=bytraffic 按照流量均衡
lbmethod=bybusyness 按照繁忙程度均衡(总是分配给活跃请求数最少的服务器)

stickySession=JSESSIONID 表示开启粘性 Session。他的意思是如果第一次请求分到了 worker1 的 Tomcat, 那么这个用户的后续请求，都会分配给 worker1 的这个 Tomcat。
使用一个测试页面查看粘性 Session

index.jsp

<%@ page language=”Java” contentType=”text/html; charset=UTF-8″

pageEncoding=”UTF-8″%>

<%@ page import=”java.util.*” %>

<!DOCTYPE html PUBLIC “-//W3C//DTD HTML 4.01 Transitional//EN” “http://www.w3.org/TR/html4/loose.dtd”>

<html>

<head>

<title>Insert title here</title>

</head>

<body>

<%

System.out.println(session.getId());

out.println(“<br> SESSION ID:” + session.getId()+”<br>”);

// 如果有新的请求，则添加 session 属性

String name = request.getParameter(“name”);

if (name != null && name.length() > 0) {

String value = request.getParameter(“value”);

session.setAttribute(name, value);

}

out.print(“<b>Session List:</b>”);

Enumeration<String> names = session.getAttributeNames();

while (names.hasMoreElements()) {

String sname = names.nextElement();

String value = session.getAttribute(sname).toString();

out.println(sname + ” = ” + value+”<br>”);

System.out.println(sname + ” = ” + value);

}

%>

名称:<input type=text size=20 name=”name”>

<br>

值:<input type=text size=20 name=”value”>

<br>

</form> </body>

</html>

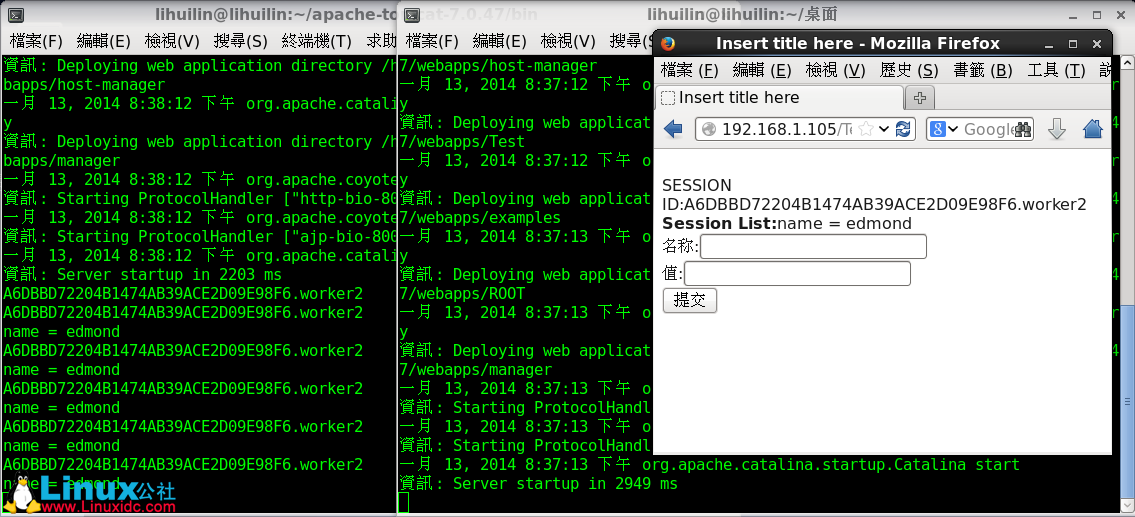

可以看到, 由于粘性 Session 的作用, 对网页的反复操作, 都被 Apache 发送到了同一个 Tomcat(worker2)

Apache 配置反向代理、负载均衡和集群(mod_proxy 方式)

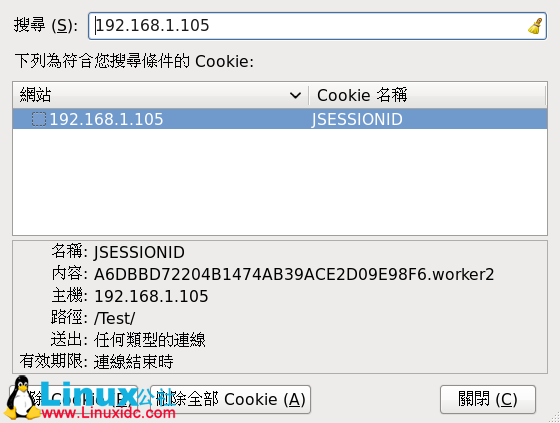

查看 firefox 的 cookie 信息,apache 就是根据 JSESSIONID 后面的 routeid 实现粘性 Session 的。

Apache 配置反向代理、负载均衡和集群(mod_proxy 方式)

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2014-09/106634p2.htm

3. 集群
我觉得集群和负载均衡的区别就是集群包括 Session 复制和故障转移。
Session 复制是广义的, 实际上就是故障转移的时候, 还可以继续读取这个用户的 Session。
Session 复制只是其中的一种方式，也可以采用 Session 服务器的方式。
例如: http://www.linuxidc.com/Linux/2014-09/106635.htm

在负载均衡的基础上配置集群
首先, 开启 Tomcat 的 Session 复制功能

<Cluster className=”org.apache.catalina.ha.tcp.SimpleTcpCluster” channelSendOptions=”8″>

<Manager className=”org.apache.catalina.ha.session.DeltaManager”

expireSessionsOnShutdown=”false”

notifyListenersOnReplication=”true”/>

<Membership className=”org.apache.catalina.tribes.membership.McastService”

address=”224.0.0.0″

port=”45564″

frequency=”500″

dropTime=”3000″/>

<Receiver className=”org.apache.catalina.tribes.transport.nio.NioReceiver”

address=”192.168.1.100″

port=”4000″

autoBind=”100″

selectorTimeout=”5000″

maxThreads=”6″/>

</Sender>

</Channel>

<Valve className=”org.apache.catalina.ha.tcp.ReplicationValve”

filter=”.*\.gif;.*\.js;.*\.jpg;.*\.png;.*\.htm;.*\.html;.*\.css;.*\.txt;”/>

</Cluster>

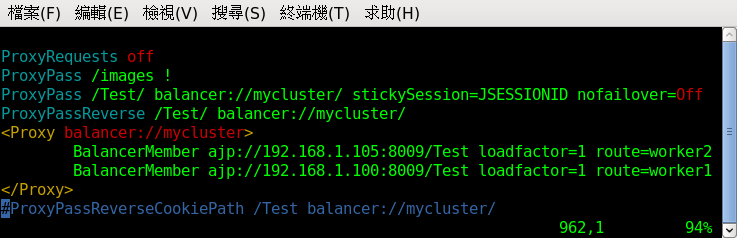

然后在 Apache 配置故障转移(nofailover=Off)

Apache 配置反向代理、负载均衡和集群(mod_proxy 方式)

配置了集群之后，请求从前端过来，假如分配到了 worker1，那么因为粘性 Session，他会一直访问 worker1.
如果 worker1 宕机, 这个用户的后续请求会自动转移到 worker2.
由于 Tomcat 配置了 Session 复制, 所以 Session 信息没有丢失。
整个过程对于用户是完全透明的。
