redis集群设计方案及原理

共计 10796 个字符，预计需要花费 27 分钟才能阅读完成。

设计集群方案时，至少要考虑以下因素：
（1）高可用要求：根据故障转移的原理，至少需要 3 个主节点才能完成故障转移，且 3 个主节点不应在同一台物理机上；每个主节点至少需要 1 个从节点，且主从节点不应在一台物理机上；因此高可用集群至少包含 6 个节点。
（2）数据量和访问量：估算应用需要的数据量和总访问量(考虑业务发展，留有冗余)，结合每个主节点的容量和能承受的访问量(可以通过 benchmark 得到较准确估计)，计算需要的主节点数量。
（3）节点数量限制：Redis 官方给出的节点数量限制为 1000，主要是考虑节点间通信带来的消耗。在实际应用中应尽量避免大集群；如果节点数量不足以满足应用对 Redis 数据量和访问量的要求，可以考虑：

a. 业务分割，大集群分为多个小集群；

b. 减少不必要的数据；

c. 调整数据过期策略等。
（4）适度冗余：Redis 可以在不影响集群服务的情况下增加节点，因此节点数量适当冗余即可，不用太大。

集群的原理：

集群最核心的功能是数据分区，因此首先介绍数据的分区规则；然后介绍集群实现的细节：通信机制和数据结构；最后以 cluster meet(节点握手)、cluster addslots(槽分配)为例，说明节点是如何利用上述数据结构和通信机制实现集群命令的。

数据分区方案：
数据分区有顺序分区、哈希分区等，其中哈希分区由于其天然的随机性，使用广泛；集群的分区方案便是哈希分区的一种。
哈希分区的基本思路是：对数据的特征值（如 key）进行哈希，然后根据哈希值决定数据落在哪个节点。常见的哈希分区包括：哈希取余分区、一致性哈希分区、带虚拟节点的一致性哈希分区等。
（1）哈希取余分区
哈希取余分区思路非常简单：计算 key 的 hash 值，然后对节点数量进行取余，从而决定数据映射到哪个节点上。该方案最大的问题是，当新增或删减节点时，节点数量发生变化，系统中所有的数据都需要重新计算映射关系，引发大规模数据迁移。
（2）一致性哈希分区

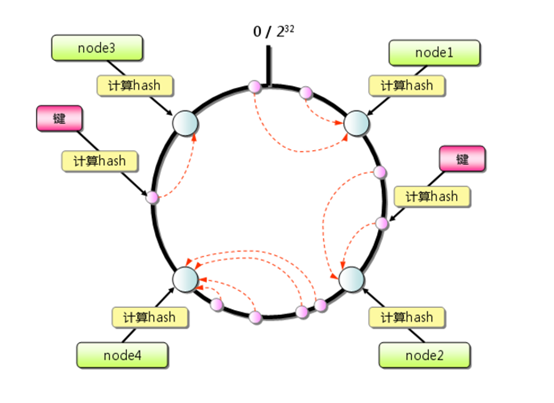

一致性哈希算法将整个哈希值空间组织成一个虚拟的圆环，范围为 0 -2^32-1；对于每个数据，根据 key 计算 hash 值，确定数据在环上的位置，然后从此位置沿环顺时针行走，找到的第一台服务器就是其应该映射到的服务器。

与哈希取余分区相比，一致性哈希分区将增减节点的影响限制在相邻节点。如果在 node1 和 node2 之间增加 node5，则只有 node2 中的一部分数据会迁移到 node5；如果去掉 node2，则原 node2 中的数据只会迁移到 node4 中，只有 node4 会受影响。
一致性哈希分区的主要问题在于，当节点数量较少时，增加或删减节点，对单个节点的影响可能很大，造成数据的严重不平衡。还是以上图为例，如果去掉 node2，node4 中的数据由总数据的 1 / 4 左右变为 1 / 2 左右，与其他节点相比负载过高。
（3）带虚拟节点的一致性哈希分区
该方案在一致性哈希分区的基础上，引入了虚拟节点的概念。Redis 集群使用的便是该方案，其中的虚拟节点称为槽（slot）。槽是介于数据和实际节点之间的虚拟概念；每个实际节点包含一定数量的槽，每个槽包含哈希值在一定范围内的数据。引入槽以后，

数据的映射关系由数据 hash-> 实际节点，变成了数据 hash-> 槽 -> 实际节点。

在使用了槽的一致性哈希分区中，槽是数据管理和迁移的基本单位。槽解耦了数据和实际节点之间的关系，增加或删除节点对系统的影响很小。仍以上图为例，系统中有 4 个实际节点，假设为其分配 16 个槽(0-15)；槽 0 - 3 位于 node1，4- 7 位于 node2，

   以此类推。如果此时删除 node2，只需要将槽 4 - 7 重新分配即可，例如槽 4 - 5 分配给 node1，槽 6 分配给 node3，槽 7 分配给 node4；可以看出删除 node2 后，数据在其他节点的分布仍然较为均衡。槽的数量一般远小于 2^32，远大于实际节点的数量；

  在 Redis 集群中，槽的数量为 16384

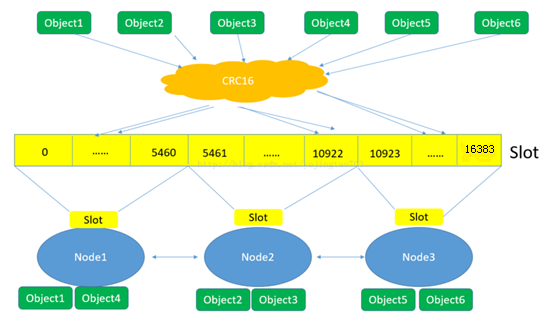

下面这张图很好的总结了 Redis 集群将数据映射到实际节点的过程：

（1）Redis 对数据的特征值（一般是 key）计算哈希值，使用的算法是 CRC16。Crc16（key）= hash
（2）根据哈希值，计算数据属于哪个槽。Hash % 16384
（3）根据槽与节点的映射关系，计算数据属于哪个节点。

Redis 集群搭建：

一、主 / 从（master/slave）(缺点：数据冗余，浪费内存（ping – pong）

1. 主节点读写，从节点只能读，不能写
2. 当主节点读写数据变化时，会直接同步到从节点
3. 一个 master 可以拥有多个 slave，但是一个 slave 只能对应一个 master

主从复制工作机制:
当 slave 启动后，主动向 master 发送 SYNC 命令。master 接收到 SYNC 命令后在后台保存快照（RDB 持久化）和缓存保存快照这段时间的命令，然后将保存的快照文件和缓存的命令发送给 slave。slave 接收到快照文件和命令后加载快照文件和缓存的执行命令。复制初始化后，master 每次接收到的写命令都会同步发送给 slave，保证主从数据一致性。

主从配置：
redis 默认是主数据，所以 master 无需配置，我们只需要修改 slave 的配置即可。
a. 设置需要连接的 master 的 ip 端口:
slaveof 192.168.0.107 6379
b. 如果 master 设置了密码。需要配置：
masterauth
c. 连接成功进入命令行后，可以通过以下命令行查看连接该数据库的其他库信息:
info replication

二、哨兵模式（sentinel）

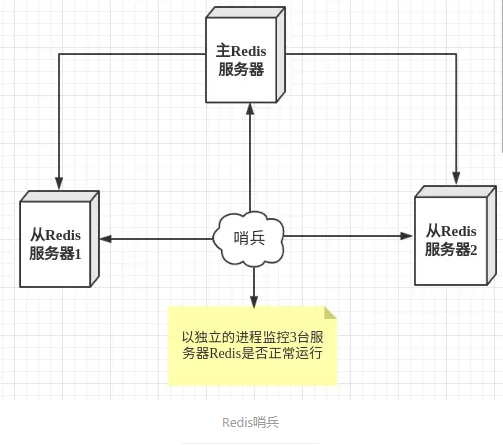

哨兵的命令，哨兵是一个独立的进程，作为进程，它会独立运行。其原理是哨兵通过发送命令，等待 Redis 服务器响应，从而监控运行的多个 Redis 实例。（ping – pong）

这里的哨兵有两个作用:
• 通过发送命令，让 Redis 服务器返回监控其运行状态，包括主服务器和从服务器。
• 当哨兵监测到 master 宕机，会自动将 slave 切换成 master，然后通过发布订阅模式通知其他的从服务器，修改配置文件，让它们切换主机。
然而一个哨兵进程对 Redis 服务器进行监控，可能会出现问题，为此，我们可以使用多个哨兵进行监控。各个哨兵之间还会进行监控，这样就形成了多哨兵模式。
故障切换（failover）的过程:
假设主服务器宕机，哨兵 1 先检测到这个结果，系统并不会马上进行 failover 过程，仅仅是哨兵 1 主观的认为主服务器不可用，这个现象成为主观下线。当后面的哨兵也检测到主服务器不可用，并且数量达到一定值时，那么哨兵之间就会进行一次投票，投票的结果由一个哨兵发起，进行 failover 操作。切换成功后，就会通过发布订阅模式，让各个哨兵把自己监控的从服务器实现切换主机，这个过程称为客观下线。这样对于客户端而言，一切都是透明的

配置：

配置 Redis 的主从服务器，修改 redis.conf 文件如下
# 使得 Redis 服务器可以跨网络访问
bind 0.0.0.0
# 设置密码
requirepass “123456”
# 指定主服务器，注意：有关 slaveof 的配置只是配置从服务器，主服务器不需要配置
slaveof 192.168.11.128 6379
# 主服务器密码，注意：有关 slaveof 的配置只是配置从服务器，主服务器不需要配置
masterauth 123456

配置哨兵，在 Redis 安装目录下有一个 sentinel.conf 文件，copy 一份进行修改
# 禁止保护模式
protected-mode no
#配置监听的主服务器，这里 sentinel monitor 代表监控，mymaster 代表服务器的名称，可以自定义，192.168.11.128 代表监控的主服务器，6379 代表端口，2 代表只有两个或两个以上的哨兵认为主服务器不可用的时候，才会进行 failover 操作。
sentinel monitor mymaster 192.168.11.128 6379 2
# sentinel author-pass 定义服务的密码，mymaster 是服务名称，123456 是 Redis 服务器密码
# sentinel auth-pass <master-name> <password>
sentinel auth-pass mymaster 123456

启动：
# 启动 Redis 服务器进程
./redis-server ../redis.conf
# 启动哨兵进程
./redis-sentinel ../sentinel.conf

需要特别注意的是:

客观下线是主节点才有的概念；如果从节点和哨兵节点发生故障，被哨兵主观下线后，不会再有后续的客观下线和故障转移操作。选举领导者哨兵节点：当主节点被判断客观下线以后，各个哨兵节点会进行协商，选举出一个领导者哨兵节点，并由该领导者节点对其进行故障转移操作。监视该主节点的所有哨兵都有可能被选为领导者，选举使用的算法是 Raft 算法；Raft 算法的基本思路是先到先得：即在一轮选举中，哨兵 A 向 B 发送成为领导者的申请，如果 B 没有同意过其他哨兵，则会同意 A 成为领导者。选举的具体过程这里不做详细描述，一般来说，哨兵选择的过程很快，谁先完成客观下线，一般就能成为领导者。

故障转移：选举出的领导者哨兵，开始进行故障转移操作，该操作大体可以分为 3 个步骤：

• 在从节点中选择新的主节点：选择的原则是，首先过滤掉不健康的从节点；然后选择优先级最高的从节点 (由 slave-priority 指定)；如果优先级无法区分，则选择复制偏移量最大的从节点； 如果仍无法区分，则选择 runid 最小的从节点。

• 更新主从状态：通过 slaveof no one 命令，让选出来的从节点成为主节点；并通过 slaveof 命令让其他节点成为其从节点。

• 将已经下线的主节点 (即 6379) 设置为新的主节点的从节点，当 6379 重新上线后，它会成为新的主节点的从节点。

三、集群

集群，即 Redis Cluster，是 Redis 3.0 开始引入的分布式存储方案。

集群由多个节点 (Node) 组成，Redis 的数据分布在这些节点中。集群中的节点分为主节点和从节点：只有主节点负责读写请求和集群信息的维护；从节点只进行主节点数据和状态信息的复制。

集群的作用，可以归纳为两点：

1、数据分区：数据分区 (或称数据分片) 是集群最核心的功能。

集群将数据分散到多个节点，一方面突破了 Redis 单机内存大小的限制，存储容量大大增加；另一方面每个主节点都可以对外提供读服务和写服务，大大提高了集群的响应能力。

Redis 单机内存大小受限问题，在介绍持久化和主从复制时都有提及；例如，如果单机内存太大，bgsave 和 bgrewriteaof 的 fork 操作可能导致主进程阻塞，主从环境下主机切换时可能导致从节点长时间无法提供服务，全量复制阶段主节点的复制缓冲区可能溢出……。

2、高可用：集群支持主从复制和主节点的自动故障转移（与哨兵类似）；当任一节点发生故障时，集群仍然可以对外提供服务。

集群的搭建：
这一部分我们将搭建一个简单的集群：共 6 个节点，3 主 3 从。方便起见：所有节点在同一台服务器上，以端口号进行区分；配置从简。3 个主节点端口号：7000/7001/7002，对应的从节点端口号：8000/8001/8002。

集群的搭建有两种方式：

（1）手动执行 Redis 命令，一步步完成搭建；

（2）使用 Ruby 脚本搭建。二者搭建的原理是一样的，只是 Ruby 脚本将 Redis 命令进行了打包封装；在实际应用中推荐使用脚本方式，简单快捷不容易出错。下面分别介绍这两种方式。
集群的搭建可以分为四步：（1）启动节点：将节点以集群模式启动，此时节点是独立的，并没有建立联系；（2）节点握手：让独立的节点连成一个网络；（3）分配槽：将 16384 个槽分配给主节点；（4）指定主从关系：为从节点指定主节点。

第一种搭建：手动
（1）启动节点
集群节点的启动仍然是使用 redis-server 命令，但需要使用集群模式启动。下面是 7000 节点的配置文件（只列出了节点正常工作关键配置，其他配置(如开启 AOF) 可以参照单机节点进行）：

#redis-7000.conf
port 7000
cluster-enabled yes
cluster-config-file “node-7000.conf”
logfile “log-7000.log”
dbfilename “dump-7000.rdb”
daemonize yes
其中的 cluster-enabled 和 cluster-config-file 是与集群相关的配置。

cluster-enabled yes：Redis 实例可以分为单机模式 (standalone) 和集群模式 (cluster)；cluster-enabled yes 可以启动集群模式。在单机模式下启动的 Redis 实例，如果执行 info server 命令，可以发现 redis_mode 一项为 standalone
cluster-config-file：该参数指定了集群配置文件的位置。每个节点在运行过程中，会维护一份集群配置文件；每当集群信息发生变化时（如增减节点），集群内所有节点会将最新信息更新到该配置文件；当节点重启后，会重新读取该配置文件，获取集群信息，可以方便的重新加入到集群中。也就是说，当 Redis 节点以集群模式启动时，会首先寻找是否有集群配置文件，如果有则使用文件中的配置启动，如果没有，则初始化配置并将配置保存到文件中。集群配置文件由 Redis 节点维护，不需要人工修改。
编辑好配置文件后

使用 redis-server 命令启动该节点：
redis-server redis-7000.conf
（2）节点握手
节点启动以后是相互独立的，并不知道其他节点存在；需要进行节点握手，将独立的节点组成一个网络。
节点握手使用 cluster meet {ip} {port} 命令实现
例如在 7000 节点中执行 cluster meet 192.168.72.128 7001，可以完成 7000 节点和 7001 节点的握手；注意 ip 使用的是局域网 ip 而不是 localhost 或 127.0.0.1，
是为了其他机器上的节点或客户端也可以访问
同理，在 7000 节点中使用 cluster meet 命令，可以将所有节点加入到集群，完成节点握手：
1 cluster meet 192.168.72.128 7002
2 cluster meet 192.168.72.128 8000
3 cluster meet 192.168.72.128 8001
4 cluster meet 192.168.72.128 8002
（3）分配槽
在 Redis 集群中，借助槽实现数据分区，具体原理后文会介绍。集群有 16384 个槽，槽是数据管理和迁移的基本单位。当数据库中的 16384 个槽都分配了节点时，集群处于上线状态（ok）；如果有任意一个槽没有分配节点，则集群处于下线状态（fail）。
分配槽使用 cluster addslots 命令，执行下面的命令将槽（编号 0 -16383）全部分配完毕：
1 redis-cli -p 7000 cluster addslots {0..5461}
2 redis-cli -p 7001 cluster addslots {5462..10922}
3 redis-cli -p 7002 cluster addslots {10923..16383}
（4）指定主从关系
集群中指定主从关系不再使用 slaveof 命令，而是使用 cluster replicate 命令；参数使用节点 id。
通过 cluster nodes 获得几个主节点的节点 id 后，执行下面的命令为每个从节点指定主节点：
1 redis-cli -p 8000 cluster replicate be816eba968bc16c884b963d768c945e86ac51ae
2 redis-cli -p 8001 cluster replicate 788b361563acb175ce8232569347812a12f1fdb4
3 redis-cli -p 8002 cluster replicate a26f1624a3da3e5197dde267de683d61bb2dcbf1

第二种搭建：脚本
使用 Ruby 脚本搭建集群
在{REDIS_HOME}/src 目录下可以看到 redis-trib.rb 文件，这是一个 Ruby 脚本，可以实现自动化的集群搭建。
（1）安装 Ruby 环境
以 Ubuntu 为例，如下操作即可安装 Ruby 环境：
1 apt-get install ruby #安装 ruby 环境
2 gem install redis #gem 是 ruby 的包管理工具，该命令可以安装 ruby-redis 依赖
（2）启动节点
与第一种方法中的“启动节点”完全相同。
（3）搭建集群
redis-trib.rb 脚本提供了众多命令，其中 create 用于搭建集群，使用方法如下

./redis-trib.rb create –replicas 1 192.168.72.128:7000 192.168.72.128:7001 192.168.72.128:7002 192.168.72.128:8000 192.168.72.128:8001 192.168.72.128:8002

其中：–replicas= 1 表示每个主节点有 1 个从节点；后面的多个 {ip:port} 表示节点地址，前面的做主节点，后面的做从节点。使用 redis-trib.rb 搭建集群时，要求节点不能包含任何槽和数据。

执行创建命令后，脚本会给出创建集群的计划；计划包括哪些是主节点，哪些是从节点，以及如何分配槽

集群扩展：

1. 集群伸缩
实践中常常需要对集群进行伸缩，如访问量增大时的扩容操作。Redis 集群可以在不影响对外服务的情况下实现伸缩；伸缩的核心是槽迁移：修改槽与节点的对应关系，实现槽(即数据) 在节点之间的移动。例如，如果槽均匀分布在集群的 3 个节点中，此时增加一个节点，则需要从 3 个节点中分别拿出一部分槽给新节点，从而实现槽在 4 个节点中的均匀分布。
增加节点、
假设要增加 7003 和 8003 节点，其中 8003 是 7003 的从节点；步骤如下：
（1）启动节点：方法参见集群搭建
（2）节点握手：可以使用 cluster meet 命令，但在生产环境中建议使用 redis-trib.rb 的 add-node 工具，其原理也是 cluster meet，但它会先检查新节点是否已加入其它集群或者存在数据，避免加入到集群后带来混乱。
1 redis-trib.rb add-node 192.168.72.128:7003 192.168.72.128 7000
2 redis-trib.rb add-node 192.168.72.128:8003 192.168.72.128 7000
（3）迁移槽：推荐使用 redis-trib.rb 的 reshard 工具实现。reshard 自动化程度很高，只需要输入 redis-trib.rb reshard ip:port (ip 和 port 可以是集群中的任一节点)，然后按照提示输入以下信息，槽迁移会自动完成：
○ 待迁移的槽数量：16384 个槽均分给 4 个节点，每个节点 4096 个槽，因此待迁移槽数量为 4096
○ 目标节点 id：7003 节点的 id
○ 源节点的 id：7000/7001/7002 节点的 id
（4）指定主从关系：方法参见集群搭建
减少节点、
假设要下线 7000/8000 节点，可以分为两步：
（1）迁移槽：使用 reshard 将 7000 节点中的槽均匀迁移到 7001/7002/7003 节点
（2）下线节点：使用 redis-trib.rb del-node 工具；应先下线从节点再下线主节点，因为若主节点先下线，从节点会被指向其他主节点，造成不必要的全量复制。
1 redis-trib.rb del-node 192.168.72.128:7001 {节点 8000 的 id}
2 redis-trib.rb del-node 192.168.72.128:7001 {节点 7000 的 id}

2. 故障转移
集群只实现了主节点的故障转移；从节点故障时只会被下线，不会进行故障转移。因此，使用集群时，应谨慎使用读写分离技术，因为从节点故障会导致读服务不可用，可用性变差。
这里不再详细介绍故障转移的细节，只对重要事项进行说明：
节点数量：在故障转移阶段，需要由主节点投票选出哪个从节点成为新的主节点；从节点选举胜出需要的票数为 N /2+1；其中 N 为主节点数量 (包括故障主节点)，但故障主节点实际上不能投票。因此为了能够在故障发生时顺利选出从节点，集群中至少需要 3 个主节点(且部署在不同的物理机上)。
故障转移时间：从主节点故障发生到完成转移，所需要的时间主要消耗在主观下线识别、主观下线传播、选举延迟等几个环节；具体时间与参数 cluster-node-timeout 有关，一般来说：
故障转移时间(毫秒) ≤ 1.5 * cluster-node-timeout + 1000
cluster-node-timeout 的默认值为 15000ms(15s)，因此故障转移时间会在 20s 量级

3. 集群的限制及应对方法
由于集群中的数据分布在不同节点中，导致一些功能受限，包括：
（1）key 批量操作受限：例如 mget、mset 操作，只有当操作的 key 都位于一个槽时，才能进行。针对该问题，一种思路是在客户端记录槽与 key 的信息，每次针对特定槽执行 mget/mset；另外一种思路是使用 Hash Tag，将在下一小节介绍。
（2）keys/flushall 等操作：keys/flushall 等操作可以在任一节点执行，但是结果只针对当前节点，例如 keys 操作只返回当前节点的所有键。针对该问题，可以在客户端使用 cluster nodes 获取所有节点信息，并对其中的所有主节点执行 keys/flushall 等操作。
（3）事务 /Lua 脚本：集群支持事务及 Lua 脚本，但前提条件是所涉及的 key 必须在同一个节点。Hash Tag 可以解决该问题。
（4）数据库：单机 Redis 节点可以支持 16 个数据库，集群模式下只支持一个，即 db0。
（5）复制结构：只支持一层复制结构，不支持嵌套。

4. Hash Tag
Hash Tag 原理是：当一个 key 包含 {} 的时候，不对整个 key 做 hash，而仅对 {} 包括的字符串做 hash。
Hash Tag 可以让不同的 key 拥有相同的 hash 值，从而分配在同一个槽里；这样针对不同 key 的批量操作 (mget/mset 等)，以及事务、Lua 脚本等都可以支持。不过 Hash Tag 可能会带来数据分配不均的问题，这时需要：(1) 调整不同节点中槽的数量，使数据分布尽量均匀；(2)避免对热点数据使用 Hash Tag，导致请求分布不均。

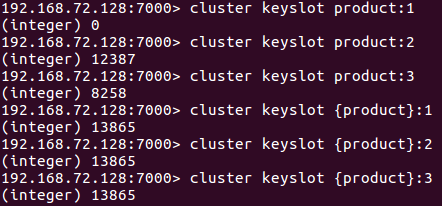

下面是使用 Hash Tag 的一个例子；通过对 product 加 Hash Tag，可以将所有产品信息放到同一个槽中，便于操作。

5. 参数优化
cluster_node_timeout
cluster_node_timeout 参数在前面已经初步介绍；它的默认值是 15s，影响包括：
（1）影响 PING 消息接收节点的选择：值越大对延迟容忍度越高，选择的接收节点越少，可以降低带宽，但会降低收敛速度；应根据带宽情况和应用要求进行调整。
（2）影响故障转移的判定和时间：值越大，越不容易误判，但完成转移消耗时间越长；应根据网络状况和应用要求进行调整。
cluster-require-full-coverage
前面提到，只有当 16384 个槽全部分配完毕时，集群才能上线。这样做是为了保证集群的完整性，但同时也带来了新的问题：当主节点发生故障而故障转移尚未完成，原主节点中的槽不在任何节点中，此时会集群处于下线状态，无法响应客户端的请求。
cluster-require-full-coverage 参数可以改变这一设定：如果设置为 no，则当槽没有完全分配时，集群仍可以上线。参数默认值为 yes，如果应用对可用性要求较高，可以修改为 no，但需要自己保证槽全部分配。

6. redis-trib.rb
redis-trib.rb 提供了众多实用工具：创建集群、增减节点、槽迁移、检查完整性、数据重新平衡等；通过 help 命令可以查看详细信息。在实践中如果能使用 redis-trib.rb 工具则尽量使用，不但方便快捷，还可以大大降低出错概率。

缓存穿透
缓存穿透，是指查询一个数据库一定不存在的数据。正常的使用缓存流程大致是，数据查询先进行缓存查询，如果 key 不存在或者 key 已经过期，再对数据库进行查询，并把查询到的对象，放进缓存。如果数据库查询对象为��，则不放进缓存。
解决方案：如果从数据库查询的对象为空，也放入缓存，只是设定的缓存过期时间较短，比如设置为 60 秒，最大不超过 5min

缓存雪崩
缓存雪崩，是指在某一个时间段，缓存集中过期失效。
产生雪崩的原因之一，比如在写本文的时候，马上就要到双十二零点，很快就会迎来一波抢购，这波商品时间比较集中的放入了缓存，假设缓存一个小时。那么到了凌晨一点钟的时候，这批商品的缓存就都过期了。而对这批商品的访问查询，都落到了数据库上，对于数据库而言，就会产生周期性的压力波峰。
解决方案：一般是采取不同分类商品，缓存不同周期。在同一分类中的商品，加上一个随机因子。这样能尽可能分散缓存过期时间，而且，热门类目的商品缓存时间长一些，冷门类目的商品缓存时间短一些，也能节省缓存服务的资源

缓存击穿
缓存击穿，是指一个 key 非常热点，在不停的扛着大并发，大并发集中对这一个点进行访问，当这个 key 在失效的瞬间，持续的大并发就穿破缓存，直接请求数据库，就像在一个屏障上凿开了一个洞。
小编在做电商项目的时候，把这货就成为“爆款”。
其实，大多数情况下这种爆款很难对数据库服务器造成压垮性的压力。达到这个级别的公司没有几家的。所以，务实主义的小编，对主打商品都是早早的做好了准备，让缓存永不过期。即便某些商品自己发酵成了爆款，也是直接设为永不过期就好了。mutex key 互斥锁
