HDFS深入浅析

共计 4297 个字符，预计需要花费 11 分钟才能阅读完成。

随着数据量越来越大，在 一个操作系统管辖的范围存不下了，那么就 分配到更多的操作系统管理的磁盘中，但是不方便管理和维护，迫切需要一种系统来管理多台机器上的文件，这就是分布式文件管理系统。

学术一点的定义就是：分布式文件系统是一种允许文件通过网络在多台主机上分享的 文件的系统，可让多机器上的多用户分享文件和存储空间。分布式文件管理系统很多，hdfsHDFS 只是其中一种。适用于一次写入、多次查询的情况，不支持并发写情况，小文件不合适。因为小文件也占用一个块，小文件越多（1000 个 1k 文件）块越 多，NameNode 压力越大。

我们通过 hadoop shell 上传的文件是存放在 DataNode 的 block 中，通过 linux shell 是看 不到文件的，只能看到 block。可以一句话描述 HDFS：把客户端的大文件存放在很多节点的数据块中。在这里，出现了三个关键词：文件、节点、数据块。HDFS 就是围绕着这三个关键词设计的，我们在学习的时候也要紧抓住这三个关键词来学习。

NameNode 的作用是 管理文件目录结构，接受用户的操作请求, 是管理数据节点的。名字节点维护两套数据，一套 是文件 目录与数据块之间的关系，另一套 是 数据块与节点之间的关系。前一套 数据是 静态的，是存放在磁盘上的，通过 fsimage 和 edits 文件来维护；后一套 数据是 动态的，不持久放到到磁盘的，每当集群启动的时候，会自动建立这些信息，所以一般都放在内存中。

所以他是整个文件系统的 管理节点。它维护着整个文件系统的 文件目录树，文件 / 目录的 元信息和每个文件对应的 数据块列表。接收用户的操作请求。

文件包括：

① fsimage（文件系统镜像）: 元数据镜像文件。存储某一时段 NameNode 内存 元数据信息。

② edits: 操作日志文件。

③ fstime: 保存最近一次 checkpoint 的时间

以上这些文件是保存在 linux 的文件系统中

<1> 是一种允许文件 通过网络在多台主机上分享的文件系统，可让多机器上的多用户分享文件和存储空间。

<2> 通透性。让实际上是通过网络来访问文件的动作，由程序与用户看来，就像是访问本地的磁盘一般。

<3> 容错。即使系统中有某些节点脱机，整体来说系统仍然可以持续运作而不会有数据损失。

<4> 适用于 一次写入、多次查询的情况，不支持并发写情况，小文件不合适

<1> 既然 NameNode 维护这么多的信息, 那么 这些信息都存放在哪里呢?

在 hadoop 源代码中有个文件叫做 hdfs-default.xml

<2> 打开这个文件

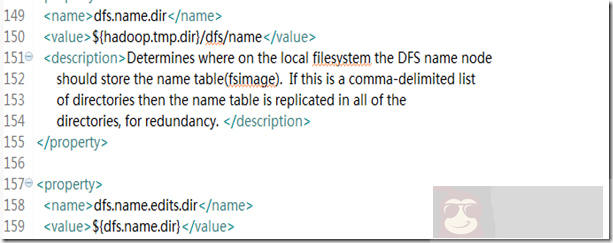

在第 149 行和第 158 行，有两个配置信息，一个是 dfs.name.dir，另一个是 dfs.name.edits.dir。这两个文件表示的是 NameNode 的核心文件 fsimage 和 edits 的存放位置，如下图所示

在对应配置的 value 值有 ${}，这是 变量的表示方式，ER 表达式，在程序读取文件时，会把变量的值读取出来。那么，第 150 行的变量 hadoop.tmp.dir 的值 (即 hadoop 临时存储路径)，如下图所示。

但是在我们在上一章的配置文件 core-site.xml 中，配置的值是 /usr/local/hadoop/tmp。

<3> 我们可以进入 linux 文件系统

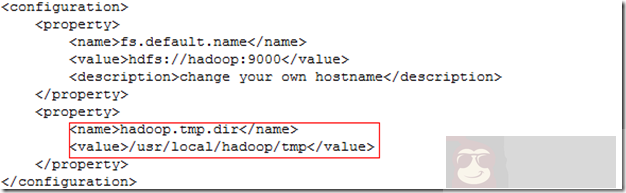

执行命令 cd /usr/local/hadoop/conf,more core-site.xml 查看，如下图所示

可以看出，这 两个文件的存储位置 是在 linux 文件系统的 /usr/local/hadoop/tmp/dfs/name 目录下。

<4> 我们进入这个目录

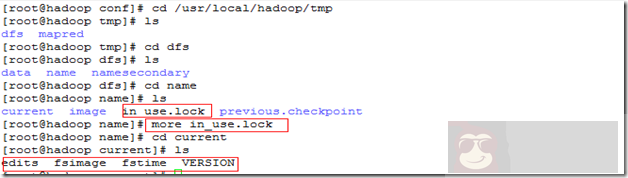

查看这个目录的内容，如下图所示

从图中可知，NameNode 的核心文件 fsimage 和 edits 的存放在 current 目录下，与此同时 name 目录下有一个文件 in_use.lock 而查看其内容的时候发现，内容为空，也就是说只能有一个 Namenode 进程能够访问该目录，读者可以自己试一下，当没有开启 hadoop 时，该目录下是没有文件 in_use.lock 的，当 hadoop 启动以后才会生成该文件。

<5> 文件 fsimage 是 NameNode 的核心文件

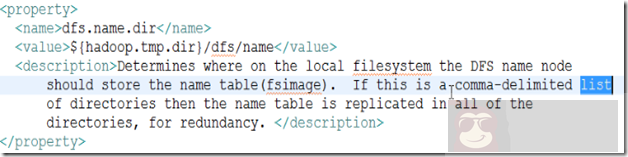

这个文件非常重要，丢失的话，Namenode 无法使用，那么如何防止该文件丢失而造成不良后果呢。我可以下再次看一下 hdfs-default.xml 中的一段代码，如下图所示

由其中的描述可知，该变量，决定 DFS NameNode 的 NameTable(fsimage)应该在本地文件系统上的存储位置。如果这是 一个用逗号分隔的列表的目录，那么 nametable，会被复复制到所有的目录中, 来冗余（备份来保证数据的安全性）。如 ${hadoop.tmp.dir}/dfs/name，~/name2，~/name3，~/name4。那么 fsimage 会分别复制到~/name1，~/name2，~/name3，~/name4 目录中。所以这些目录一般是在不同的机器, 不同的磁盘，不同的文件夹上，总之越分散越好，这样能保证数据的安全性。有人会问在多台机上怎么实现呢？其实在 Linux 中有 nfs 文件共享系统，这里不做详述。

<6> 看一下 edits 的描述

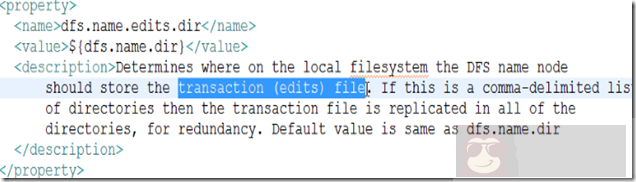

查看一下 hdfs-default.xml 中的一段代码，如下图所示

由其中的描述可知，该变量，决定 DFSNameNode 的 存储事务文件（edits）在本地文件系统上的位置。如果这是一个以逗号分隔的目录列表，那么，事务文件会被复制所有的目录中, 来冗余。默认值是 dfs.name.dir 一样。（edit 保存事务过程）

DataNode 的作用是 HDFS 中真正存储数据的。

<1> 如果一个文件非常大，比如 100GB，那么怎么存储在 DataNode 中呢？DataNode 在存储数据的时候是按照 block 为单位读写数据的。block 是 hdfs 读写数据的基本单位。

<2> 假设文件大小是 100GB，从字节位置 0 开始，每 64MB 字节划分为一个 block，依此类推，可以划分出很多的 block。每个 block 就是 64MB 大小。

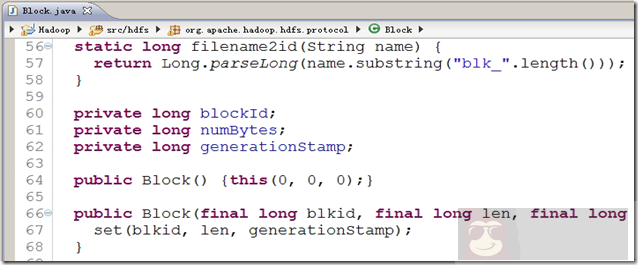

2.1 我们看一下 org.apache.hadoop.hdfs.protocol.Block 类

这里面的属性有以下几个，下图所示。

由上图可知，类中的属性没有一个是可以存储数据的。所以 block 本质上是一个 逻辑概念，意味着 block 里面不会真正的存储数据，只是划分文件的。

2.2 为什么一定要划分为 64MB 大小呢？

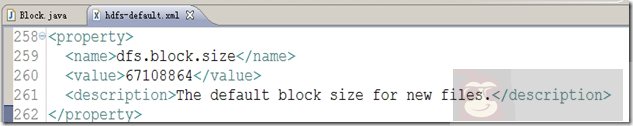

因为这是在默认配置文件中设置的，我们查看 core-default.xml 文件，如下图所示。

上图中的参数 ds.block.name 指的就是 block 的大小，值是 67 108 864 字节，可以换算为 64MB。如果我们不希望使用 64MB 大小，可以在 core-site.xml 中覆盖该值。注意单位是字节。

2.3 副本

<1> 副本就是备份，目的当时是为了 安全。正是因为集群环境的 不可靠，所以才使用副本机制来保证数据的 安全性。

<2> 副本的缺点就是会占用大量的存储空间。副本越多，占用的空间越多。相比数据丢失的风险，存储空间的花费还是值得的。

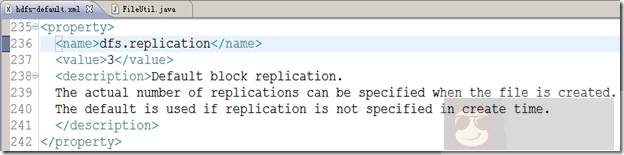

<3> 那么，一个文件有几个副本合适呢？我们查看 hdfs-default.xml 文件，如下图所示。

从图 4.3 中可以看到，默认的副本数量是 3。意味着 HDFS 中的每个数据块都有 3 份。当然，每一份肯定会尽力分配在不同的 DataNode 服务器中。试想：如果备份的 3 份数据都在同一台服务器上，那么这台服务器停机了，是不是所有的数据都丢了啊？

3.1 DataNode 是按 block 来划分文件的

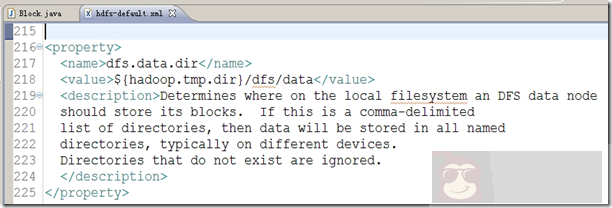

那么划分后的文件到底存放在哪里哪？我们查看文件 core-default.xml，如下图所示。

参数 dfs.data.dir 的值就是 block 存放在 linux 文件系统中的位置。变量 hadoop.tmp.dir 的值 前面已经介绍了，是 /usr/local/hadoop/tmp，那么 dfs.data.dir 的完整路径是 /usr/local/hadoop/tmp/dfs/data。通过 linux 命令查看，结果如图 4.5 所示。

3.2 上传一个文件

我们首先点击 PieTTY 打开另一个 Linux 终端，上传一个文件 jdk-6u24-linux-i586.bin，文件大小为 84927175k，如下图所示。

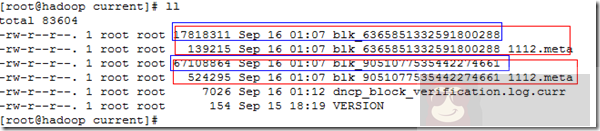

然后我们可以在原来终端，查看上传文件，就是在该 Linux 文件系统的 /usr/local/hadoop/tmp/dfs/data 目录下，如下图所示

上图中以“blk_”开头的文件就是 存储数据的 block。这里的命名是有规律的，除了 block 文件外，还有后 缀是“meta”的文件，这是 block 的源数据文件，存放一些元数据信息。因此，上图中只有 2 个 block 文件。

注意：我们从 linux 磁盘上传一个完整的文件到 hdfs 中，这个文件在 linux 是可以看到的，但是上传到 hdfs 后，就不会有一个对应的文件存在，而是被划分成很多的 block 存在的。而且由于我们的 hadoop 安装方式是 伪分布安装，只有一个节点，DataNode 和 NameNode 都在这一个节点上，所以上传的 block 块最终还是在该 Linux 系统中。

HA 的一个解决方案。但不支持热备。配置即可。由于数据操作越多 edits 文件膨胀越大，但不能让他无限的膨胀下去，所以要把日志过程转换出来 放到 fsimage 中。由于 NameNode 要接受用户的操作请求，必须能够快速响应用户请求，为了保证 NameNode 的快速响应给用户，所以将此项工 作交给了 SecondaryNode，所以他也备份一部分 fsimage 的一部分内容。

执行过程：从 NameNode 上 下载元数据信息（fsimage,edits），然后把二者合并，生成新的 fsimage，在本地保存，并将其推送到 NameNode，同时重置 NameNode 的 edits. 默认在安装在 NameNode 节点上，但这样 … 不安全！

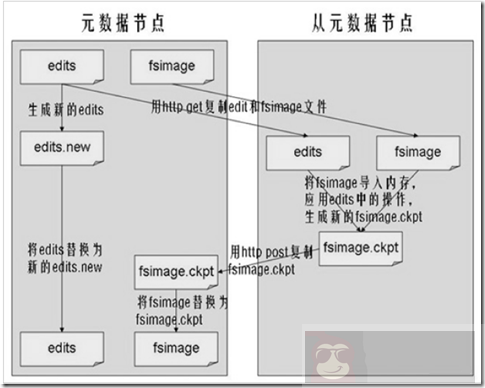

合并原理 如下图所示。
